SFPトランシーバーモジュール (SFP Transceiver Module) は,1310nm 1.25Gbps SFP LR Duplex LCアプリケーションで使用するように設計されたコンパクトでホットプラグ可能なトランシーバーモジュールである.単一の3.3V電源とTTL論理インターフェースをサポートする..-5°Cから+70°Cの温度範囲で,最大40kmの送信距離があります.SFPトランシーバーモジュールは,SFF-8472 MSA に準拠し,DDM (デジタル診断監視) 機能をサポートする.SMF (シングルモードファイバー) に適しており,ネットワークシステムにファイバー接続を追加するための費用対効果の高い方法を提供します.
| パラメータ | 記述 |
|---|---|
| 繊維の種類 | シングルモードファイバー (SMF) |
| 距離 | 40km |
| プラグイン | ホットプラグ可能 |
| 適合している | SFF-8472 に適合する |
| レーザー | 1310nm-FP |
| 製品名 | SDH STM-1/SONET OC-3 SFPトランシーバー |
| 温度範囲 | -5°C~+70°C |
| データレート | 155.52 Mbps まで 動作 データ 速さ |
| DDMI | はい |
| コネクタタイプ | デュプレックス LC コネクタ インターフェイス |
(1310nmFPそしてPIN40k(m)
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット | 注記 | |
| 送信機 | |||||||
| 中央波長 | λc | 1280 | 1310 | 1340 | nm | ||
| スペクトル幅*Nオート4 | ∆λ | 3 | nm | FP-LD | |||
| 平均出力 | P外へ | - 5 | 0 | dBm | |||
| 絶滅率 | 緊急事態 | 10 | dB | ||||
| OFF 送信機の平均電源 | Pオフ | -45歳 | dBm | ||||
| 出力光学眼 | Telcordia GR-253-COREとITU-T Gの眼膜に対応しています957 | ||||||
| 受信機 | |||||||
| 中央波長 | λc | 1200 | 1650 | nm | |||
| 敏感性*Nオート5 | PIN | -34歳 | dBm | ||||
| 受信機の過負荷 | 過負荷 | -10 | dBm | ||||
| オプティカルリターン損失 | 12 | dB | |||||
| ローズ・アースート | ロサ | -45歳 | dBm | ||||
| ローズ・デ・アセット | ロスト | -35歳 | dBm | ||||
| LOS ヒステレシス | 0.5 | 4 | dB | ||||

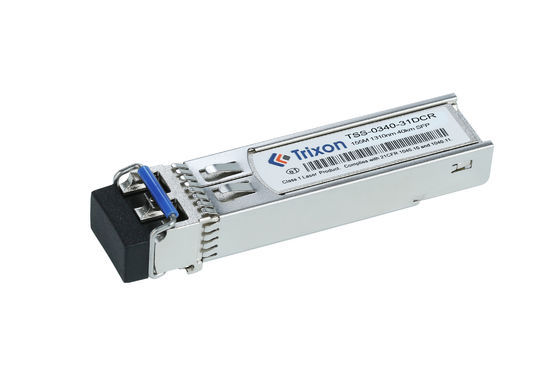

トリクソンTSS-0340-31DCRは,幅広い用途のための1.25G SFPトランシーバーモジュールである.デュプレックスLCコネクタインターフェース,1310nmレーザー,SMFファイバータイプが搭載されている.熱でプラグインできるし,動作データレートは155まで.52 Mbps.この製品は,高速で信頼性の高いデータ転送を長距離に要求するデータセンターや通信ネットワークに最適です.優れた性能と信頼性を提供するために設計されています, Ethernet,Fibre Channel,Gigabit Ethernetなど様々なアプリケーションに理想的なソリューションです.Trixon TSS-0340-31DCRは長期使用のために設計され, 限られた終身保証が保証されています.
トランスミッション距離: トランスミッション距離を調整する必要がある場合,メーカーまたはサプライヤーと協議してください.標準80kmよりも長いまたは短いトランスミッション距離が必要な場合は,パーソナライズされたソリューションを提供できるかもしれません.
温度範囲:アプリケーションでは,指定された -5°C ~ +70°C よりも広いまたは狭い温度範囲を必要とする場合,トランシーバーモジュールの温度範囲をカスタマイズする可能性について問い合わせることができます.
コネクタタイプ:このトランシーバーモジュールの標準構成はLCコネクタです.別のコネクタタイプ,例えばSCまたはSTが必要な場合は,製造者とカスタマイズの可能性を議論することができます.
パッケージとラベリング:トランシーバーモジュールの特定のパッケージやラベリング要件がある場合,例えばあなたの会社のロゴや特定のブランドを含む場合,カスタマイズオプションについて問い合わせることができます.
追加機能: 特定の追加機能や機能が考えられている場合,例えば,高度診断,電源モニタリング,または特定のプロトコルサポート,製造者とのカスタマイゼーションの可行性について議論することができます.
SFPトランシーバーモジュールの技術サポートとサービスを提供します. 私たちのサービスには以下が含まれます:
SFPトランシーバーモジュールは,外部の衝撃,振動,汚染から保護されるように梱包して出荷する必要があります.
参照データシート ファイルコード:DS110024
トリクソン・カンパニービル 眺め:
トリクソントランシーバー・モジュールのテストシナリオ:
OSAの生産は自社で行っています. 次のビデオでは,OSAの生産のための自動配給ステーションを示しています.
