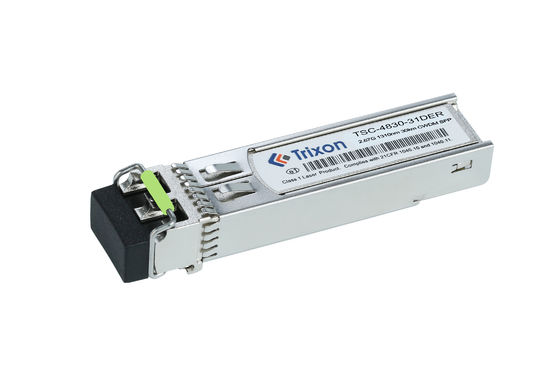

当社のSFPトランシーバーモジュールは,MSA SFP仕様SFF-8472に対応しており,デバイスの動作パラメータへのリアルタイムアクセスのためにデジタル診断監視インターフェース (DDMI) をサポートしています.これは,デュプレックスシングルモードファイバー (SMF) アプリケーション用のホットプラグ可能な光接收器モジュールです.1Gから2.5Gbpsまでの動作データ速度で,LR/LW送信をサポートします.データセンターの要件を満たすために,高性能と信頼性の優れた組み合わせを提供しています.企業ネットワークとキャリアネットワーク.
| 属性 | 仕様 |
|---|---|
| 製品名 | OC-48/STM-16 SFP CWDMトランシーバー |
| データレート | 1G から 2.5Gbps までの動作データレート |
| 距離 | 30km |
| レーザー | CWDM (1310nm) |
| 繊維の種類 | シングルモードファイバー (SMF) |
| コネクタタイプ | デュプレックス LC コネクタ インターフェイス |
| 電源 | 単一 3.3V 電源と TTL ロジック インターフェース |
| 温度範囲 | -20°C~+85°C |
| 適合している | MSA SFP 仕様 SFF-8472 に準拠する |
| プラグイン | ホットプラグ可能 |
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット | 注記 | ||
| 送信機 | ||||||||
| 中央波長 | λc | λc−75 | λc | λc+6 となる5 | nm |
税金について 1311/1351 年 1371/1411 年 1471 年 1511 年 1531 年 1551年 1571年 |
||
| スペクトル幅*Nオート4 | ∆λ | 1 | nm | DFB-LD | ||||
| 平均出力 | P外へ | 1 | 4 | dBm | ||||
| 絶滅率 | 緊急事態 | 8.2 | dB | |||||
| OFF 送信機の平均電源 | Pオフ | -45歳 | dBm | |||||
| 出力光学眼 | フィルタリングされた場合,STM-16/OC-48の目隠し具に適合する | |||||||
| 受信機 | ||||||||
| 中央波長 | λc | 1200 | 1600 | nm | ||||
| 敏感性*Nオート5 | PIN | -29歳 | dBm | |||||
| 受信機の過負荷 | 過負荷 | -9 | dBm | |||||
| オプティカルリターン損失 | -12 | dB | ||||||
| ローズ・アースート | ロサ | -42歳 | dBm | |||||
| ローズ・デ・アセット | ロスト | -30歳 | dBm | |||||
| LOS ヒステレシス | 0.5 | 4 | dB | |||||
注4: VSCEL LD と FP LD で測定されたスペクトル幅 RMS,DFB LD で測定されたスペクトル幅 ¥20dB.
注5: BER の 1E-12@pattern 未満で測定された最小平均光電力は PRBS2 である.23-1@2.67Gbps
光ファイバー通信システム:このCWDMモジュールは光ファイバー通信システムに適しており,2.5Gデータ送信リンクを確立するために使用できます.長距離 (30km) の送電に対応するしたがって,光ファイバーアクセス,光ファイバーブロードバンド,光ファイバー伝送,その他のアプリケーション分野で使用できます.
データセンター相互接続:データセンター環境では,このCWDMモジュールはデータセンター内の相互接続を実装するために使用できます.サーバーを接続できます.記憶装置とネットワーク装置高速で安定したデータ転送をサポートし,拡張温度範囲により,データセンターの異なる温度条件に適応できます.
通信ネットワーク:このCWDMモジュールは,通信ネットワークにおけるデータ送信に使用できます.通信基地局を接続できます.高速通信を可能にする 通信機器とネットワークノード広範囲の温度範囲で動作し,さまざまな環境条件に適応することができます.
ビデオ監視システム:このCWDMモジュールは,ビデオ監視システムでのデータ送信にも適しています.ビデオカメラとモニタリングセンターを接続して,長距離ビデオ送信をサポートするために使用できます.温度範囲が広く,外や厳しい環境でのビデオ監視に適しています.
送信速度: 1G や 10G などの標準 2.5G よりも異なる送信速度が必要な場合は,この要件をメーカーまたはサプライヤーと議論することができます.彼らはあなたの望ましい送信速度を満たすためにカスタマイズされたソリューションを提供することができます.
波長:CWDMモジュールは,通常,CWDM標準によって定義された特定の波長で動作します.しかし,アプリケーションに特定の波長要件がある場合は,CWDMモジュールは,CWDM標準によって定義された特定の波長で動作します.これらの波長で動作するようにモジュールをカスタマイズする可能性について尋ねることができます.
標準の30kmよりも長いまたは短い送信距離が必要な場合は,特定の距離要件を満たすためにモジュールをカスタマイズできるかどうかをメーカーと議論することができます..
温度範囲:アプリケーションでは,指定された -20°C ~ +85°C よりも広いまたは狭い温度範囲を必要とする場合,モジュールの温度範囲をカスタマイズする可能性について問い合わせることができます.
コネクタタイプ:このモジュールの標準構成はLCコネクタかもしれません.しかし,SCまたはSTのような別のコネクタタイプが必要な場合は,製造者とカスタマイズの可能性を議論することができます.
DDMI 機能: モジュールのパフォーマンスとパラメータを監視するためにデジタル診断モニタリングインターフェイス (DDMI) 機能が必要な場合は,この機能が利用可能か,またはカスタマイズできるかどうかを,メーカーと確認できます..
SFPトランシーバーモジュールの梱包と出荷
SFPトランシーバーモジュールは,保護バブルラップに安全に包装され,出荷のために紙箱またはプラスチック箱に配置されます.箱は,ポリエチレンやクラフト紙などの防水包装材料に包まれます.箱は,輸送中に製品の安全性を確保するためにテープで密閉されます.その後,パッケージには製品の名前,住所,連絡先が記載されます.パッケージが封印されたら荷物準備が整いました
参照データシート ファイルコード:DS900003
