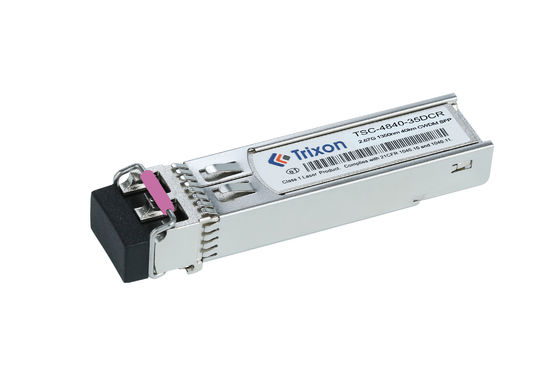

このOC-48/STM-16 SFP CWDMトランシーバーは,MSA SFP 仕様 SFF-8472 に準拠し,最大 2.5Gbps のフルデュプレックスデータリンクを提供します.SFP対応ネットワーク機器のSFPポートに接続するホットプラグ可能なトランシーバー10kmの伝送のためのLCコネクタを搭載し,3.3Vの電源のみを必要とし,TTL論理インターフェースを提供しています.このSFPトランシーバーはCWDM対応で,さまざまな光学ネットワークアプリケーションに最適な選択です.
| パラメータ | 価値 |
|---|---|
| レーザー | CWDM |
| 製品名 | OC-48/STM-16 SFP CWDMトランシーバー |
| 繊維の種類 | SMF |
| 距離 | 80km |
| データレート | 動作データレート 2.5 Gbps まで |
| DDMI | はい |
| コネクタタイプ | デュプレックス LC コネクタ インターフェイス |
| 電源 | 単一 3.3V 電源と TTL ロジック インターフェース |
| 温度範囲 | -5°C~+70°C |
| プラグイン | ホットプラグ可能 |
(80K(m)
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット | 注記 | ||
| 送信機 | ||||||||
| 中央波長 | λc | λc−75 | λc | λc+7 について5 | nm | |||
| スペクトル幅*Nオート4 | ∆λ | 1 | nm | DFB-LD | ||||
| 平均出力 | P外へ | -2 | +3 | dBm | ||||
| 絶滅率 | 緊急事態 | 8.2 | dB | |||||
| OFF 送信機の平均電源 | Pオフ | -45歳 | dBm | |||||
| 出力光学眼 | フィルタリングされた場合,STM-16/OC-48の目隠し具に適合する | |||||||
| 受信機 | ||||||||
| 中央波長 | λc | 1200 | 1600 | nm | ||||
| 敏感性*Nオート5 | PIN | -28歳 | dBm | |||||
| 受信機の過負荷 | 過負荷 | -9 | dBm | |||||
| オプティカルリターン損失 | 12 | dB | ||||||
| ローズ・アースート | ロサ | -40歳 | dBm | |||||
| ローズ・デ・アセット | ロスト | -29歳 | dBm | |||||
| LOS ヒステレシス | 0.5 | 4 | dB | |||||
注4: VSCEL LD と FP LD で測定されたスペクトル幅 RMS,DFB LD で測定されたスペクトル幅 ¥20dB.
注5: BER が 1E-10@pattern 未満で測定された最小平均光電力は PRBS2 である.23-1@ER=9dB
についてトリクソン TSC-4880-XXDCRSFPトランシーバーモジュールは,デュプレックスLCコネクタインターフェイスを持つホットプラグ可能なトランシーバーである. MSA SFP仕様SFF-8472に準拠し,1310nmCWDMレーザーソリューションを提供します.このモジュールは,ネットワーク機器に簡単にインストールするように設計されています.,高速ネットワーク接続を必要とするデータセンター,オフィス,家庭,および他のアプリケーションのための素晴らしい選択です.それはさまざまなネットワーク機器と互換性があります.ルーターを含むトリクソン TSC-4880-XXDCRは高速データ送信に理想的なソリューションであり,優れたパフォーマンス,信頼性,互換性を提供しています.
送信速度: 1G や 10G などの標準 2.5G よりも異なる送信速度が必要な場合は,この要件をメーカーまたはサプライヤーと議論することができます.彼らはあなたの望ましい送信速度を満たすためにカスタマイズされたソリューションを提供することができます.
波長:CWDMモジュールは,通常,CWDM標準によって定義された特定の波長で動作します.しかし,アプリケーションに特定の波長要件がある場合は,CWDMモジュールは,CWDM標準によって定義された特定の波長で動作します.これらの波長で動作するようにモジュールをカスタマイズする可能性について尋ねることができます.
標準の30kmよりも長いまたは短い送信距離が必要な場合は,特定の距離要件を満たすためにモジュールをカスタマイズできるかどうかをメーカーと議論することができます..
温度範囲:アプリケーションでは,指定された -20°C ~ +85°C よりも広いまたは狭い温度範囲を必要とする場合,モジュールの温度範囲をカスタマイズする可能性について問い合わせることができます.
コネクタタイプ:このモジュールの標準構成はLCコネクタかもしれません.しかし,SCまたはSTのような別のコネクタタイプが必要な場合は,製造者とカスタマイズの可能性を議論することができます.
DDMI 機能: モジュールのパフォーマンスとパラメータを監視するためにデジタル診断モニタリングインターフェイス (DDMI) 機能が必要な場合は,この機能が利用可能か,またはカスタマイズできるかどうかを,メーカーと確認できます..
.
SFPトランシーバー・モジュール製品に 技術的なサポートとサービスを提供します
SFPトランシーバーモジュールのパッケージと出荷:
SFPトランシーバーモジュールの出荷には標準的なパッケージを使用します. すべてのモジュールはバブルラップで梱包され,追加の保護のために泡の挿入物付きの箱に入れます.DHL必要な場合は航空貨物や海運のサービスも提供できます 必要な場合,航空貨物や海運のサービスも提供できます
参照データシート ファイルコード:DS210006
