| ブランド名: | Trixon |
| モデル番号: | TSC-4815-XXDCR |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 交渉可能 |
| 支払条件: | L/C D/P |

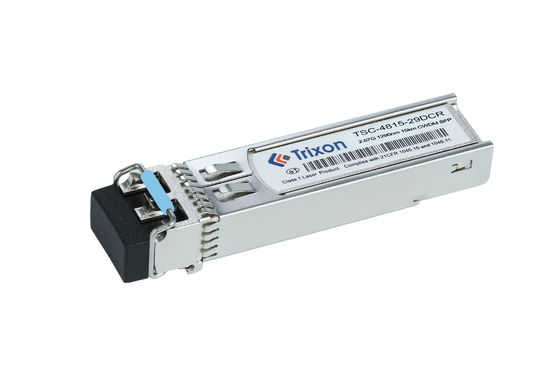

このOC-48/STM-16 SFP CWDMトランシーバーは1.25Gbpsのデータレートのために設計されており,デュプレックスSMFファイバー送信のためのダブルLCコネクタインターフェイスに基づいています.これは高性能でコスト効率の良い製品で,DDMI (デジタル診断モニタリングインターフェース) 機能をサポートしています. シングル+3.3V電源のサポートにより,光学トランシーバーはIEEE 802.3z 1000BASE-SXおよびSFF-8472規格に準拠しており,1310nmおよび1550nmCWDM波長をサポートしています.
このデバイスは,データセンター,エンタープライズコアおよびアグリゲーション層,および都市圏へのアクセスにおける高密度,高ポート数アプリケーションの要件を満たすために設計されています.SFP ベースのシステムに理想的なソリューションです.
| 製品名 | OC-48/STM-16 SFP CWDMトランシーバー |
|---|---|
| 適合している | MSA SFP 仕様 SFF-8472 に準拠する |
| レーザー | CWDM |
| 距離 | 15km |
| コネクタタイプ | デュプレックス LC コネクタ インターフェイス |
| 繊維の種類 | SMF |
| データレート | 動作データレート 2.5 Gbps まで |
| プラグイン | ホットプラグ可能 |
| DDMI | はい |
| 温度範囲 | -5°C~+70°C |
(15K(m)
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット | 注記 | ||
| 送信機 | ||||||||
| 中央波長 | λc | λc−75 | λc | λc+7 について5 | nm | |||
| スペクトル幅*Nオート4 | ∆λ | 1 | nm | DFB-LD | ||||
| 平均出力 | P外へ | - 5 | 0 | dBm | ||||
| 絶滅率 | 緊急事態 | 8.2 | dB | |||||
| OFF 送信機の平均電源 | Pオフ | -45歳 | dBm | |||||
| 出力光学眼 | フィルタリングされた場合,STM-16/OC-48の目隠し具に適合する | |||||||
| 受信機 | ||||||||
| 中央波長 | λc | 1200 | 1600 | nm | ||||
| 敏感性*Nオート5 | PIN | -18歳 | dBm | |||||
| 受信機の過負荷 | 過負荷 | 0 | dBm | |||||
| オプティカルリターン損失 | 12 | dB | ||||||
| ローズ・アースート | ロサ | -35歳 | dBm | |||||
| ローズ・デ・アセット | ロスト | -25歳 | dBm | |||||
| LOS ヒステレシス | 0.5 | 4 | dB | |||||
このトランシーバーは,主に2.5Gbpsのデータ速度を必要とする光通信ネットワークで使用される.
OC-48 (オプティカルキャリア48) とSTM-16 (同期輸送モジュール16) 通信規格に基づくアプリケーションに適しています.
このトランシーバーはCWDM (Groarse Wavelength Division Multiplexing) 技術をサポートする.複数の光信号が異なる波長を利用して単一のファイバーで同時に送信できるようにする.
通信,データセンター,企業ネットワーク,地下鉄/アクセスネットワークを含むさまざまなネットワークアプリケーションで使用できます.
データレート:トランシーバーモジュールは,ネットワークの要件に基づいて異なるデータレートをサポートするためにカスタマイズすることができます.一般的なデータレートには1Gbps,10Gbps,25Gbps,およびそれ以上があります.
送信距離:トランシーバーモジュールの送信距離は,特定のネットワーク要件を満たすためにカスタマイズすることができます.使用された技術に応じて,モジュールは短距離 (例えば,短距離通信) をサポートすることができます.g.,数メートル),中距離 (例えば10キロメートルまで) または長距離 (例えば80キロメートル以上) のアプリケーションです.
温度範囲:トランシーバーモジュールの温度範囲は,特定の環境条件で最適なパフォーマンスを確保するためにカスタマイズすることができます.このカスタマイゼーションは,モジュールが極端な温度で信頼的に動作することを可能にします産業や屋外環境など
コネクタインターフェース:トランシーバーモジュールは,LC,SC,MPOコネクタなどの異なるタイプのコネクタインターフェースをサポートするためにカスタマイズすることができます.コネクタインターフェイスの選択は,使用される特定のネットワーク機器とケーブルインフラストラクチャに依存する..
プロトコルと標準:トランシーバーモジュールは,イーサネット,ファイバーチャネル,SONET/SDH,または特定の業界標準などのさまざまなプロトコルと標準をサポートするためにカスタマイズすることができます.
波長: 波長分割多重化 (WDM) テクノロジーを使用するモジュールでは,設定オプションには,特定のネットワークアーキテクチャや要件をサポートするための特定の波長チャンネルまたは組み合わせが含まれます..
形式要素:トランシーバーモジュールは,SFP,SFP+,QSFP,またはCFPなどの様々な形式要素で提供されます.ネットワーク機器に応じて,カスタマイズするには,互換性のために適切な形状要素を選択する必要があります..
SFPトランシーバー・モジュール製品に対して,包括的な技術サポートとサービスを提供します.
詳細な製品情報,技術的なアドバイス,ソリューションを提供し,顧客がニーズに最適な選択をするのを助けます.
SFPトランシーバーモジュールの梱包および出荷には,次のことが必要である.
参照データシート ファイルコード:DS210006
|
|
