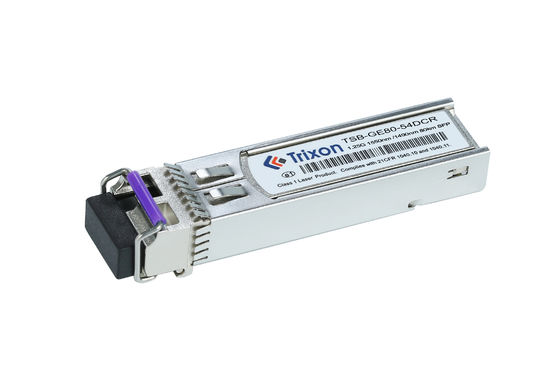

これは1.25G GBE 双方向 SFP トランシーバーこのトランシーバーは,業界標準のSFPマルチソース協定 (MSA) に準拠するホットプラグ可能なデバイスである.DDMIをサポートし,最大80kmの距離に達することができる.このトランシーバーは1310nmDFBレーザーを使用し,1 までのデータ速度を許可する.25G.ギガビットイーサネット,ファイバーチャネル,その他の光学リンクで使用するように設計されています.
| パラメータ | 詳細 |
|---|---|
| 適合している | MSA SFP 仕様に準拠する |
| 電源 | 単一 3.3V 電源と TTL ロジック インターフェース |
| コネクタタイプ | 単一のLCコネクタインターフェース |
| 繊維の種類 | SMF |
| プラグイン | ホットプラグ可能 |
| データレート | 動作データ速度は1.25Gbpsまで |
| DDMI | はい |
| 波長 | 1550nm/1490nm |
| 温度範囲 | -5°C~+70°C |
| 距離 | 80km (LR) |
(1490nm/1550nm "DFB"そしてPIN80k(m)
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット | 注記 | |
| 送信機 | |||||||
| 中央波長 | λc | 1470 | 1490 | 1510 | nm | 1490nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1490nmRX | |||
| スペクトル幅*Nオート4 | ∆λ | 1 | nm | DFB-LD | |||
| 平均出力 | P外へ | 0 | 5 | dBm | |||
| 絶滅率 | 緊急事態 | 10 | dB | ||||
| OFF 送信機の平均電源 | Pオフ | -45歳 | dBm | ||||
| 出力光学眼 | Telcordia GR-253-CORE と IEEE 802.3ah-2004 に適合する眼膜 | ||||||
| 受信機 | |||||||
| 中央波長 | λc | 1510 | 1570 | nm | 1490nmTX/1550nmRX | ||
| 1450 | 1510 | nm | 1550nmTX/1490nmRX | ||||
| 敏感性*Nオート5 | PIN | -24歳 | dBm | ||||
| 受信機の過負荷 | 過負荷 | -3 | dBm | ||||
| オプティカルリターン損失 | 12 | dB | |||||
| ローズ・アースート | ロサ | -35歳 | dBm | ||||
| ローズ・デ・アセット | ロスト | -25歳 | dBm | ||||
| LOS ヒステレシス | 0.5 | 4 | dB | ||||
注4: VSCEL LD と FP LD で測定されたスペクトル幅 RMS,DFB LD で測定されたスペクトル幅 ¥20dB.
注5: BER が 1E-10@pattern 未満で測定された最小平均光電力は PRBS2 である.7-1@ER=10dB
このトランシーバーは,1.25Gbpsのデータレートが十分である光通信ネットワークで一般的に使用されます.
BIDI (双方向) 機能は,単一ファイバーで双方向通信を可能にし,信号の送信および受信のために異なる波長を使用します.これは,1つのファイバーしか利用できないアプリケーションやコスト効率の良い展開に適しています.
80キロメートルの送信距離は,都市および地域ネットワークなどの長距離光通信ネットワークに適しています.
1550nmと1490nmの特定の波長組み合わせは,このトランシーバーがGPON (Gigabit Passive Optical Network) アプリケーションで使用するように設計されていることを示唆している.GPON は,住宅やビジネス環境におけるブロードバンドサービスに使用される人気のある光ファイバーアクセス技術です.
データレート:トランシーバーモジュールは,ネットワークの特定の要件に基づいて異なるデータレートをサポートするためにカスタマイズすることができます.これは1Gbps,10Gbps,25Gbps,またはより高いデータ速度は.
送信距離:トランシーバーモジュールの送信距離は,ネットワークの特定のニーズを満たすためにカスタマイズすることができます.カスタムオプションには,短距離,中距離,遠隔距離でも.
波長:トランシーバーは,ネットワークインフラストラクチャと要件に応じて,850nm,1310nm,または1550nmなどの特定の波長で動作するようにカスタマイズすることができます.
温度範囲:トランシーバーモジュールは,さまざまな環境条件で最適なパフォーマンスを確保するために,特定の温度範囲内で動作するようにカスタマイズできます.拡張された温度範囲や特殊な産業環境など.
コネクタインターフェイス: コネクタインターフェイスのカスタマイズオプションには,LC,SC,MPOコネクタなどの様々なタイプが含まれます.使用されている特定のネットワーク機器とケーブルインフラストラクチャに応じて.
プロトコルサポート:トランシーバーは,Ethernet,Fibre Channel,SONET/SDH,または特定の業界標準などの異なるプロトコルおよび標準をサポートするためにカスタマイズすることができます.
フォームファクタ:カスタマイズオプションには,SFP,SFP+,QSFP,またはCFPを含む異なるフォームファクタが含まれ,使用されているネットワーク機器との互換性を確保できます.
追加機能: 特定の要件に応じて,トランシーバーモジュールは,デジタル診断監視 (DDM) などの追加機能でカスタマイズすることができます.リアルタイムモニタリングと診断機能を提供する.
SFPトランシーバーモジュールの技術サポートとサービスを提供し 顧客が製品から最大限に活用できるようにします
インストール,トラブルシューティング,メンテナンスに関するアドバイスを提供します. また,ファームウェア更新,ハードウェアの修理代替品も用意しています
必要に応じて遠隔支援もできますし サポートチームもいつでも対応しています
当社の技術サポートとサービスに関する詳細については,ご連絡ください.
SFPトランシーバーモジュールは,頑丈で耐久性のある箱に梱包され,輸送中に製品が損傷しないように,箱は強いテープで密閉する必要があります.顧客がアイテムを追跡できるようにするために,出荷のために追跡番号が提供されます.箱には,簡単に識別できるように,顧客の名前,住所,連絡先の情報も記載されるべきです.
送料 の 方法 は 顧客 の 好み に かかっ て い ます.標準 的 な 送料 は,通常,信頼 さ れ て 費用 効果 的 な 宅配 サービス を 通し て 行なわ れ ます.商品を迅速に必要とする顧客のために優先送料も利用できます顧客満足が優先事項であり 製品が完璧な状態でお客様に届くように最善を尽くします
参照データシート ファイルコード:DS100033
