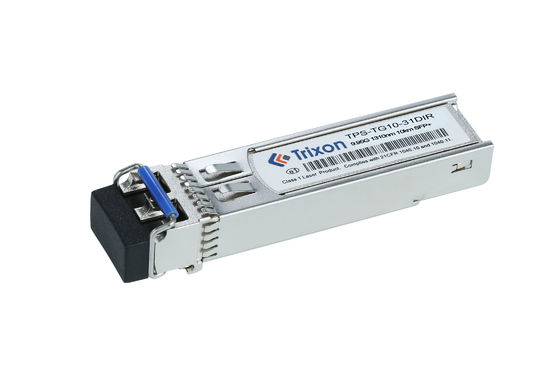

TPS-TG10-31DIR 10G SFP+トランシーバーモジュール,10km,1310nm-DFB,-40°C~+85°C,産業温度,
10G SFP+ トランシーバーモジュールは,10G帯域幅を必要とする高速通信リンクのために特別に設計された小型型因子プラグ可能なプラストランシーバーモジュールです.それはデュプレックスLCコネクタインターフェイスを装備し,SMF (シングルモードファイバー) ケーブルと互換性があります1310nm-DFB の波長で,効率的で信頼性の高いデータ送信が可能である.このモジュールは,DDM/DOM (デジタル診断監視) も有効である.性能の精度と信頼性を高めること10G SFP+ トランシーバーモジュールは,あらゆる10Gネットワークアプリケーションに理想的な選択です.
| 属性 | 詳細 |
|---|---|
| 繊維の種類 | SMF |
| 波長 | 1310nm-DFB |
| 距離 | 10km |
| 製品名 | 10G SFP+トランシーバーモジュール |
| DDM/DOM | そうだ |
| 適合している | MSA SFP 仕様に準拠する |
| 温度範囲 | -40°C~+85°C |
| データレート | 動作データレートは11.3Gbps |
| オプティカルインターフェース | デュプレックス LC コネクタ インターフェイス |
性能仕様 光学
(DFBとPINの1310nm,10km)
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット |
| 送信機 | |||||
| 中央波長 | λc | 1270 | 1310 | 1355 | nm |
|
サイドモード 抑制比 |
SMSR | 30 | - | - | dB |
| スペクトル幅 (−20dB) | Δλ | - | - | 1 | nm |
| 平均出力*注記9 | パウト | -8回2 | - | 0.5 | dBm |
| 絶滅率 | 緊急事態 | 3.5 | - | - | dB |
| OFF 送信機の平均電源 | 脱出 | - | - | -30歳 | dBm |
| 送信機分散に対する罰 | TDP | - | - | 3.2 | dB |
| 光学回帰損失容量 | オールティ | - | - | 12 | dB |
| 出力光学眼 | IEEE802.3ae-2005 に適合する | ||||
| 受信機 | |||||
| 中央波長 | λc | 1260 | - | 1610 | nm |
| 受容器の感受性*注記10 | SEN | - | - | -14歳4 | dBm |
| 受信機の過負荷 | Pmax | 0.5 | - | - | dBm |
| ローズ・デ・アセット | ロスト | - | - | -15歳 | dBm |
| ローズ・アースート | ロサ | -25歳 | - | - | dBm |
| LOS ヒステレシス | ロッシュ | 0.5 | - | 4 | dB |
注9:出力は9/125umのSMFに結合されている.典型的な値は-2dBmである.
注記10:PRBS 2で測定31-1 試験パターン @10.3125Gbps, BER≤10-12
通信ネットワーク:TPS-TG10-31DIRモジュールは,長距離光ファイバーネットワークや地下鉄ネットワークなどの通信ネットワークで一般的に使用されています.高速データ転送を長距離で可能にしますネットワークノード,スイッチ,ルーターとの信頼性の高い通信を容易にする.
データセンター相互接続:このモジュールは,最大10kmの距離にあるデータセンターを相互接続するために利用できます.データセンター間の高速データ転送を可能にします.データ複製をサポートする災害復旧やワークロードバランス
キャンパスネットワーク:このモジュールは,より大きな距離で高速接続を必要とするキャンパスネットワークに適しています.キャンパス環境内の建物に接続するために使用できます.異なる部門や場所間の迅速かつ信頼性の高い通信を容易にする.
ファイバー・トゥ・ザ・x (FTTx): モジュールは,FTTxネットワーク,例えばFiber to the Home (FTTH) またはFiber to the Business (FTTB) に,より長い範囲が必要な場合に展開できます.サービスプロバイダが住宅や商業用顧客に長距離で高帯域幅接続を提供できるようにします.
ビデオ放送:TPS-TG10-31DIRモジュールは,ライブイベント,テレビ制作,マルチメディアストリーミングなどのビデオ放送アプリケーションに適しています.高速で高品質なビデオ信号を長距離に転送できます信頼性とリアルタイムな配達を保証します.
産業自動化と制御:このモジュールは高速および長距離通信を必要とする産業自動化および制御システムで使用できます.制御システム間のデータ交換を容易にする産業プロセスの効率的な監視と制御を可能にするセンサー,アクチュエーター,その他の産業装置
コネクタタイプ:モジュールは,LCやSCのような特定のコネクタタイプが付属している可能性があります.既存のインフラに合わせて別のコネクタタイプが必要な場合は,製造者との接続型のカスタマイズの可能性を議論することができます.
互換性: 既存の機器やネットワークの設定と互換性に関する懸念がある場合は,あなたの特定の環境と互換性のあるものになるように保証するために,メーカーと議論することができますこれは,シームレスな統合を確保するためにパラメータや構成を調整することを含む可能性があります.
温度範囲: TPS-TG10-31DIR モジュールの標準温度範囲は-40°Cから+85°Cで,すでに産業用温度要件のために設計されています.より厳格な温度範囲のニーズがある場合製造者との具体的な要求について話し合い,さらなるカスタマイズオプションを探索できます.
電力予算:ネットワークに特定の電力予算要件がある場合は,その要求を満たすためにモジュールをカスタマイズできるかどうかを決定するためにメーカーと協議することができます.電力消費量やモジュールの感度を調整すること.
ラベル付けとブランド付け: モジュールにカスタムロゴやシリアル番号などの特定のラベル付けやブランド付けが必要な場合は,これらのカスタマイズオプションをメーカーと議論することができます.あなたのブランドの要求に応えるかもしれません.
試験と認証: 特定の業界標準やコンプライアンス要件を満たすために,モジュールの追加の試験または認証が必要な場合は,このカスタマイゼーションの必要性を 製造者と議論できますテストや認証のプロセスを提供できるかもしれません.
SFP+トランシーバーモジュールの技術サポートおよびサービスには,以下のものがある.
参照データシート ファイルコード:DS090010
