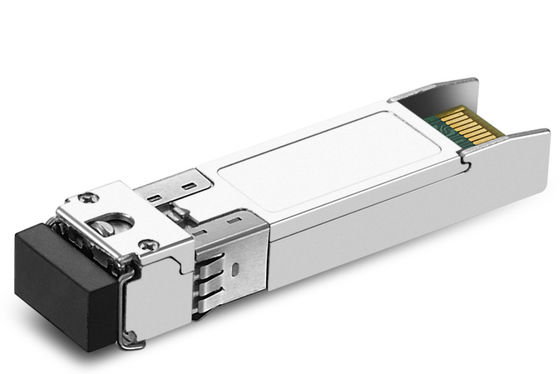

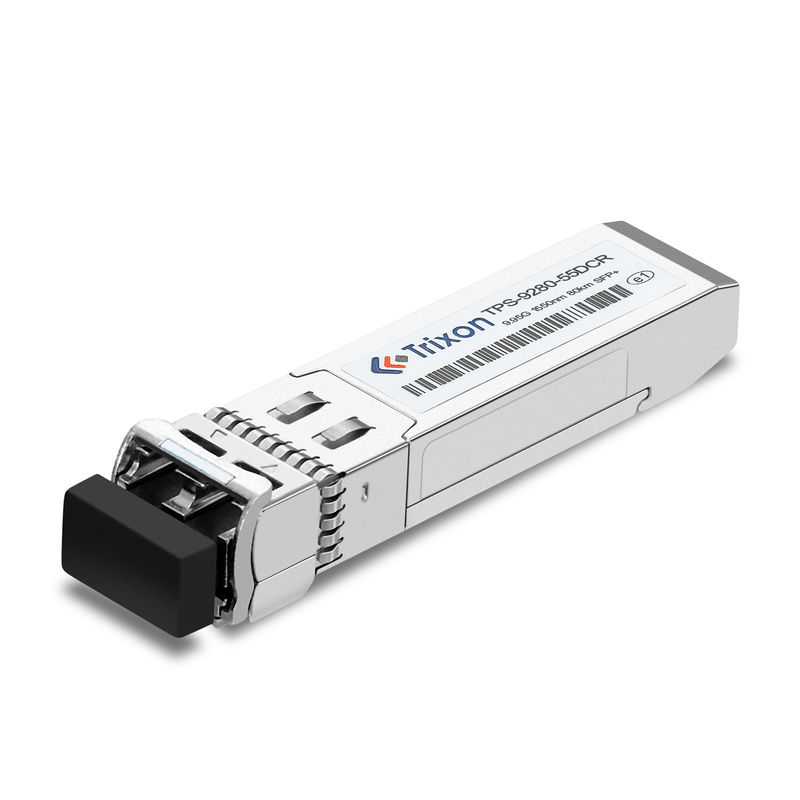

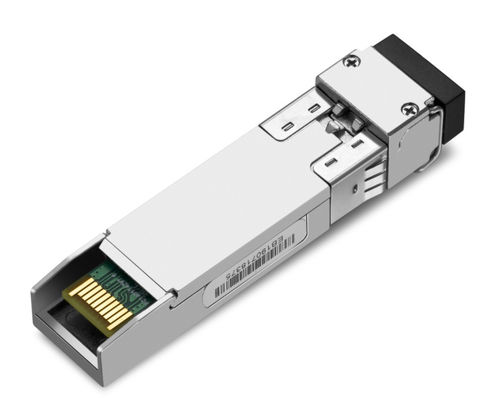

TPS-9280-55DCR 9.95Gbps OC192/STM64 SFP+トランシーバーモジュール 80km -5°C~+70°C,1550nm-DFB,CDR付き
OC192/STM64 SFP+ トランシーバーモジュールは,単調ファイバー (SMF) で使用するように設計された小型型因子プラグ可能なプラストランシーバーモジュールである.デュプレックスLCコネクタインターフェイスを搭載し,最大10kmの送信距離を供給することができます.このトランシーバーモジュールは,幅広い温度範囲 (−5°C~+70°C) で優れた性能を提供します.OC192/STM64ネットワークにおける高速データ送信に理想的なソリューションです.
| パラメータ | 価値 |
|---|---|
| データレート | 9.95Gbps |
| 波長 | 1550nm-DFB |
| 距離 | 80km |
| オプティカルインターフェース | デュプレックス LC コネクタ インターフェイス |
| DDM/DOM | そうだ |
| 適合している | MSA SFP 仕様に準拠する |
| 温度範囲 | -5°C~+70°C |
| 繊維の種類 | SMF |
| 製品名 | OC192/STM64 SFP+トランシーバーモジュール |
性能仕様 光学
(1550nm EMLとAPD,80km)OC-192 IR-2/STM S-64.2b)
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット |
| 送信機 | |||||
| 中央波長 | λc | 1530 | - | 1565 | nm |
|
サイドモード |
SMSR | 30 | - | - | dB |
| スペクトル幅 (−20dB) | Δλ | - | - | 0.3 | nm |
| 平均出力*注記13 | パウト | 0 | - | 4 | dBm |
| 絶滅率 | 緊急事態 | 9 | - | - | dB |
| OFF 送信機の平均電源 | 脱出 | - | - | -30歳 | dBm |
| 送信機分散に対する罰 | TDP | - | - | 2.0 | dB |
| 光学回帰損失容量 | オールティ | - | - | 21 | dB |
| 出力光学眼 | OC192/STM64 に適合する | ||||
| 受信機 | |||||
| 中央波長 | λc | 1260 | - | 1570 | nm |
| 受容器の感受性*注記14 | SEN | - | - | -24歳 | dBm |
| 受信機の過負荷 | Pmax | -7 | - | - | dBm |
| ローズ・デ・アセット | ロスト | - | - | -22歳 | dBm |
| ローズ・アースート | ロサ | -36歳 | - | - | dBm |
| LOS ヒステレシス | ロッシュ | 0.5 | - | 4 | dB |
注記11:出力は9/125umのSMFに接続されている.典型的な値は+2dBmである.
注記12:PRBS 2で測定31-1 テストパターン @9.95Gbps, BER≤10-12
通信ネットワーク:このモジュールは,通信ネットワークでOC192/STM64信号の高速送信に使用できます.サービス提供者がネットワークの範囲を拡大し,信頼性の高い音声接続を提供できるようにします遠距離でのデータとビデオサービス
Backbone Networks: このモジュールは,高容量および長距離接続を必要とするバックボーンネットワークに適しています.ネットワークノードやデータセンター間の接続を確立するために展開できます大量のデータの効率的な送信をサポートします.
メトロポリタンエリアネットワーク (MAN):MANは,都市またはメトロポリタンエリア内の様々な場所を接続する.TPS-9280-55DCRモジュールは,高速および長距離接続を確立するためにMANで使用できます.異なるサイト間の効率的な通信を容易にする.
広域ネットワーク (WAN):WAN は,オフィス,支店,データセンターなどの地理的に分散した場所を接続します.このモジュールは,高速で信頼性の高い長距離データ転送を可能にします遠隔地間の効率的なコミュニケーションと協働を支援する
ファイバー・トゥ・x (FTTx): このモジュールは,FTTxネットワーク (Fiber to the Home (FTTH) またはFiber to the Business (FTTB)) に導入され,長距離で高速ブロードバンドサービスを提供する.サービスプロバイダが住宅や商業用顧客に 高帯域幅接続を提供できるようにします.
ネットワークインフラストラクチャのアップグレード: TPS-9280-55DCRモジュールは,より高いデータ速度とより長い送信距離が必要なネットワークインフラストラクチャのアップグレードまたは拡張に使用できます.既存のネットワークをシームレスに統合し,インフラストラクチャを大幅に変更することなく改善できます.
温度範囲: TPS-9280-55DCR モジュールの標準温度範囲は -5°C から +70°C です.要求事項をメーカーと話し合うことができますより広い温度範囲やより狭い温度範囲に対応するためのカスタマイズオプションを提供することができる.
コネクタタイプ:モジュールは,LCやSCのような特定のコネクタタイプが付属している可能性があります.既存のインフラに合わせて別のコネクタタイプが必要な場合は,製造者との接続型のカスタマイズの可能性を議論することができます.
互換性: 既存の機器やネットワークの設定と互換性に関する懸念がある場合は,あなたの特定の環境と互換性のあるものになるように保証するために,メーカーと議論することができますこれは,シームレスな統合を確保するためにパラメータや構成を調整することを含む可能性があります.
電力予算:ネットワークに特定の電力予算要件がある場合は,その要求を満たすためにモジュールをカスタマイズできるかどうかを決定するためにメーカーと協議することができます.電力消費量やモジュールの感度を調整すること.
ラベル付けとブランド付け: モジュールにカスタムロゴやシリアル番号などの特定のラベル付けやブランド付けが必要な場合は,これらのカスタマイズオプションをメーカーと議論することができます.あなたのブランドの要求に応えるかもしれません.
試験と認証: 特定の業界標準やコンプライアンス要件を満たすために,モジュールの追加の試験または認証が必要な場合は,このカスタマイゼーションの必要性を 製造者と議論できますテストや認証のプロセスを提供できるかもしれません.
SFP+トランシーバーモジュールの技術サポートとサービスを提供します. 我々はモジュールのすべての側面に深いサポートを提供しています.インストールとデバッグからトラブルシューティングと保守まで.
モジュールの最善の使用方法や,あなたのニーズに最も適した製品に関するアドバイスをすることができます.私たちのチームはまた,製品の複雑さを理解し,最も費用対効果の高いソリューションについて助言を提供することができます.
また,このモジュールの使用中に発生するあらゆる問題に対して,直接的かつ迅速なサポートを提供します.私たちのチームは,モジュールのスムーズかつ効率的な操作を確保するために最高の顧客サービスを提供することに専念しています.
初期購入から 最終的なアップグレードや交換まで 製品に対する包括的なサポートも提供します私たちは,あなたのニーズを満たし,お金のための最高の価値を提供するソリューションを提供するために努力します.
SFP+トランシーバーモジュールは,ESD袋に包装され,安全な配送を確保するために,紙箱に配送されます.
参照データシート ファイルコード:DS090016
