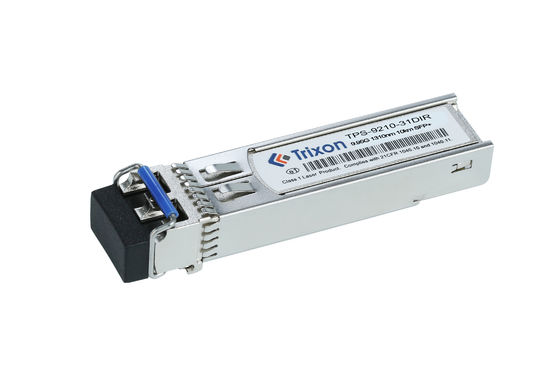

OC192/STM64 SFP+ トランシーバーモジュールは,単調ファイバー (SMF) で使用するように設計された小型型因子プラグ可能なプラストランシーバーモジュールである.デュプレックスLCコネクタインターフェイスを搭載し,最大10kmの送信距離を供給することができます.このトランシーバーモジュールは,幅広い温度範囲 (−5°C~+70°C) で優れた性能を提供します.OC192/STM64ネットワークにおける高速データ送信に理想的なソリューションです.
| パラメータ | 価値 |
|---|---|
| データレート | 9.95Gbps |
| 波長 | 1310nm-DFB |
| 距離 | 10km |
| オプティカルインターフェース | デュプレックス LC コネクタ インターフェイス |
| DDM/DOM | そうだ |
| 適合している | MSA SFP 仕様に準拠する |
| 温度範囲 | -5°C~+70°C |
| 繊維の種類 | SMF |
| 製品名 | OC192/STM64 SFP+トランシーバーモジュール |
性能仕様 光学
1310nm DFBとPIN,10km,OC-192 SR-1/STM I-641)
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット |
| 送信機 | |||||
| 中央波長 | λc | 1270 | 1310 | 1355 | nm |
|
サイドモード |
SMSR | 30 | - | - | dB |
| スペクトル幅 (−20dB) | Δλ | - | - | 1 | nm |
| 平均出力*注記9 | パウト | -6 | - | -1 | dBm |
| 絶滅率 | 緊急事態 | 6 | - | - | dB |
| OFF 送信機の平均電源 | 脱出 | - | - | -30歳 | dBm |
| 送信機分散に対する罰 | TDP | - | - | 2 | dB |
| 光学回帰損失容量 | オールティ | - | - | 12 | dB |
| 出力光学眼 | OC192/STM64 に適合する | ||||
| 受信機 | |||||
| 中央波長 | λc | 1260 | - | 1610 | nm |
| 受容器の感受性*注記10 | SEN | - | - | -13歳5 | dBm |
| 受信機の過負荷 | Pmax | -1 | - | - | dBm |
| ローズ・デ・アセット | ロスト | - | - | -14歳 | dBm |
| ローズ・アースート | ロサ | -25歳 | - | - | dBm |
| LOS ヒステレシス | ロッシュ | 0.5 | - | 4 | dB |
注5:出力は9/125umのSMFに結合されている.典型的な値は-2dBmである.
注6:PRBS 2で測定31-1 テストパターン @9.95Gbps, BER≤10-12
産業用ネットワーク: TPS-9210-31DIRモジュールは,厳しい環境で信頼性と高速なデータ転送を必要とする産業用ネットワークアプリケーションに適しています.産業用機器を接続するために使用できます工業施設内での短距離での機械やセンサー.
石油・ガス産業:このモジュールは,遠隔掘削場,精製工場,パイプラインにおける通信およびデータ送信のために,石油・ガス産業で使用できます.幅広い温度範囲で動作し,厳しい条件に耐えられる能力は,これらの要求の高い環境に適しています.
輸送および鉄道システム: TPS-9210-31DIRモジュールは,異なるコンポーネント間の高速通信とシグナリングをサポートするために,輸送および鉄道システムに展開できます.制御システムなど頑丈な設計と広い温度範囲により,鉄道線,列車,または屋外交通インフラストラクチャで使用するのに適しています.
電源サブステーションおよび電力事業:このモジュールは,制御システム,メーター,またはモニタリング装置間の通信およびデータ転送のために,電源サブステーションおよび電力事業で使用できます.極端な温度や厳しい条件に耐える能力は,電力配送環境での使用に適しています.
軍用および防衛用:TPS-9210-31DIRモジュールは,信頼性と安全性の高いデータ転送が不可欠な軍事および防衛用に使用することができます.通信システムで使用できます監視機器や軍用車両が 困難な環境で 強力な接続性を確保します
厳しい産業環境:モジュールは,極端な温度,湿度,振動を経験するあらゆる産業環境に適しています.採掘事業高速データ送信と接続を可能にする化学施設.
温度範囲:TPS-9210-31DIRモジュールの標準温度範囲は-40°Cから+85°Cで,工業環境に適しています.特定の作業環境に合わせて異なる温度範囲が必要なら温度範囲を広げたり,狭くしたりするためにカスタマイズオプションを提供することができます.
コネクタタイプ:モジュールは,LCやSCのような特定のコネクタタイプが付属している可能性があります.既存のインフラに合わせて別のコネクタタイプが必要な場合は,製造者との接続型のカスタマイズの可能性を議論することができます.
互換性: 既存の機器やネットワークの設定と互換性に関する懸念がある場合は,あなたの特定の環境と互換性のあるものになるように保証するために,メーカーと議論することができますこれは,シームレスな統合を確保するためにパラメータや構成を調整することを含む可能性があります.
電力予算:ネットワークに特定の電力予算要件がある場合は,その要求を満たすためにモジュールをカスタマイズできるかどうかを決定するためにメーカーと協議することができます.電力消費量やモジュールの感度を調整すること.
ラベル付けとブランド付け: モジュールにカスタムロゴやシリアル番号などの特定のラベル付けやブランド付けが必要な場合は,これらのカスタマイズオプションをメーカーと議論することができます.あなたのブランドの要求に応えるかもしれません.
試験と認証: 特定の業界標準やコンプライアンス要件を満たすために,モジュールの追加の試験または認証が必要な場合は,このカスタマイゼーションの必要性を 製造者と議論できますテストや認証のプロセスを提供できるかもしれません.
SFP+トランシーバーモジュールの技術サポートとサービスを提供します. 我々はモジュールのすべての側面に深いサポートを提供しています.インストールとデバッグからトラブルシューティングと保守まで.
モジュールの最善の使用方法や,あなたのニーズに最も適した製品に関するアドバイスをすることができます.私たちのチームはまた,製品の複雑さを理解し,最も費用対効果の高いソリューションについて助言を提供することができます.
また,このモジュールの使用中に発生するあらゆる問題に対して,直接的かつ迅速なサポートを提供します.私たちのチームは,モジュールのスムーズかつ効率的な操作を確保するために最高の顧客サービスを提供することに専念しています.
初期購入から 最終的なアップグレードや交換まで 製品に対する包括的なサポートも提供します私たちは,あなたのニーズを満たし,お金のための最高の価値を提供するソリューションを提供するために努力します.
SFP+トランシーバーモジュールは,ESD袋に包装され,安全な配送を確保するために,紙箱に配送されます.
参照データシート ファイルコード:DS090016
