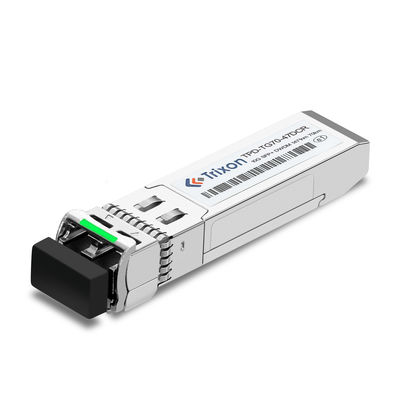

TPD-TG70-XXDCR 10G SFP+ DWDM 70km すべてのC帯波長用 SMFファイバー,0°C~+70°C
私たちの10G SFP+ DWDMトランシーバーモジュールは 25dBのリンク予算と最大70kmの距離を提供する小型型因子プラッガブルプラストランシーバーモジュールです.100GHz DWDM ITUグリッドのすべてのC帯波長で利用可能DDM/DOM機能も搭載しています
10G SFP+ DWDMトランシーバーモジュールは,マルチソース協定 (MSA) に準拠するように設計されている.ホットプラグ可能であり,単一光ファイバーでフルデュプレックス通信をサポートする.このトランシーバーモジュールは,データセンターアプリケーションに広く使用されていますアクセス層ネットワークです
| 製品名 | 10G SFP+ DWDMトランシーバーモジュール |
|---|---|
| オプティカルインターフェース | デュプレックス LC コネクタ インターフェイス |
| 波長 | 100GHz DWDM ITUグリッド上のすべてのC帯波長で利用可能 |
| 距離 | 70kmまで |
| DDM/DOM | そうだ |
| データレート | 10.3 Gb/s |
| 温度範囲 | 0°C~+70°C |
| リンク予算 | 25dB |
| レーザー | 冷却された1550nm DWDM EMLレーザー |
| 繊維の種類 | SMF |
| (XX)価値 | チャンネル |
頻度 (THz) |
波長 (nm) |
(XX)価値 | チャンネル |
頻度 (THz) |
波長 (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,25dB 電力予算)
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット | 注記 | |
| 送信機 | |||||||
| 中央波長 | λc | 1527.99 | XX | 1567.13 | nm | XX:注記1 | |
| fc | 191.3 | 196.2 | THz | ||||
| 平均出力 | P外へ | 1 | 5 | dBm | |||
| 絶滅率 | 緊急事態 | 8.2 | dB | ||||
| 横モード抑制比 | SMSR | 30 | dB | ||||
| OFF 送信機の平均電源 | Pオフ | -30歳 | dBm | ||||
| 電力消費量 | 1.8 | W | |||||
| 出力光学眼 | IEEE 802.3ae に準拠する | ||||||
| 受信機 | |||||||
| 敏感性*Nオート4 | PAPD | -24歳 | dBm | 繊維を含まない | |||
| 敏感性*Nオート5 | PAPD | -22歳 | dBm | 繊維が付いたもの | |||
| 受信機の過負荷 | 過負荷 | -7 | dBm | ||||
| ローズ・アースート | ロサ | -35歳 | dBm | ||||
| ローズ・デ・アセット | ロスト | -25歳 | dBm | ||||
| LOS ヒステレシス | 0.5 | 4 | dB | ||||
| 受信機反射 | -27歳 | dB | |||||
注4: BER の 1E-12@パターンより小さい値で測定された最小平均光学電力は PRBS2 です.31-1@ER=9dB
注5: 70kmファイバー (SMF-28) を使ったループバック@6.125Gbps~10.3125Gbps
注6:APD受信機,PRBS 2^31-1,BER 10^−12
についてTrixon TPD-TG70-XXDCR 10G SFP+ DWDMトランシーバーモジュール10GbEポートを10GbEの距離で接続するための便利で費用対効果の高いソリューションを提供します.70kmまでこれは小型ファクタブルプラスのトランシーバーモジュールサポートする10.3Gb/s のデータ速さ装置が搭載されている冷却された1550nm DWDM EMLレーザーまた,デジタル診断モニタリング (DDM/DOM) をサポートし,正確で信頼性の高い10GbEネットワーク操作を保証します.この製品は,データセンターなどのアプリケーションに理想的です通信ネットワークと企業ネットワーク
波長選択:DWDM技術は,C帯スペクトル (通常1525nmから1565nm) の複数の波長を光通信に使用することを可能にします.C帯内の波長に特有の要求がある場合選択した波長について,製造者と話し合うことができます.彼らはあなたの望みの波長に合わせてカスタマイズオプションを提供することができます.
距離:標準の TPD-TG70-XXDCR モジュールは 70km の距離の能力を有します.オーダーメイドオプションの可用性を調べるために,メーカーとあなたの要求を議論することができます.
温度範囲: 標準温度範囲 0°C から +70°C は,使用環境を満たしていない場合,特定の条件に適した温度範囲をカスタマイズする方法について問い合わせることができます..
コンネクタタイプ: モジュールは特定のコンネクタタイプ (LC,SCなど) を搭載することがあります.既存のインフラに合わせて異なるコンネクタタイプが必要な場合は,製造者とカスタマイズの可能性を議論することができます.
電力予算:ネットワークに特定の電力予算要件がある場合は,その要求を満たすためにモジュールをカスタマイズできるかどうかを決定するためにメーカーと協議することができます.
互換性: 既存の機器やネットワークの設定と互換性に関する懸念がある場合は,あなたの特定の環境と互換性のあるものになるように保証するために,メーカーと議論することができます.
SFP+トランシーバーモジュールの技術サポートとサービスを提供します. 私たちのサービスには以下が含まれます:
最高の品質のサービスを提供します.経験豊富な技術者のチームは,どんな問題でもお手伝いできます.
疑問や懸念がある場合は,私達に連絡することを躊躇しないでください.
SFP+トランシーバーモジュールは,輸送中に損傷を防止するために,マッサージ材料を装着した箱に梱包されます.箱は,湿気や汚れの汚染を防ぐためにしっかりと密封されます.輸送は航空貨物で行われます交通手段としては最速です
参照データシート ファイルコード:DS090042
