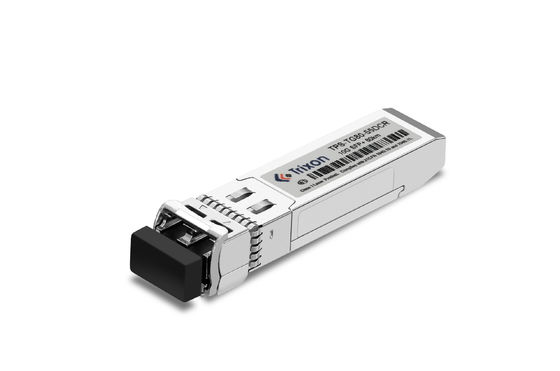

SFP+トランシーバーモジュールは,高性能光通信アプリケーションの要件を満たすために設計された小型型因子プラグ可能なプラストランシーバーモジュールである.C帯波長における様々な波長をSMFファイバータイプで100GHz DWDM ITUグリッドで提供する. SFF-8431およびSFF-8432規格に準拠し,デュプレックスLCコネクタインターフェイスを備えています. 動作温度範囲は-40°C~+85°Cです.
| 仕様 | 詳細 |
|---|---|
| 製品名 | 10G SFP+ DWDMトランシーバーモジュール |
| DDM/DOM | そうだ |
| 波長 | 100GHz DWDM ITUグリッド上のすべてのC帯波長で利用可能 |
| オプティカルインターフェース | デュプレックス LC コネクタ インターフェイス |
| 距離 | 20kmまで |
| リンク予算 | 19dB |
| レーザー | DWDM EML と APD |
| 温度範囲 | -40°C~+85°C |
| 適合している | SFF-8431 と SFF-8432 に適合する |
| データレート | 10.3 Gb/s |
| (XX)価値 | チャンネル |
頻度 (THz) |
波長 (nm) |
(XX)価値 | チャンネル |
頻度 (THz) |
波長 (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,19 dB 電力予算)
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット | 注記 | |
| 送信機 | |||||||
| 中央波長 | λc | 1527.99 | XX | 1567.13 | nm | XX:注記1 | |
| fc | 191.3 | 196.2 | THz | ||||
| 平均出力 | P外へ | 1 | 5 | dBm | |||
| 絶滅率 | 緊急事態 | 8.2 | dB | ||||
| 横モード抑制比 | SMSR | 30 | dB | ||||
| OFF 送信機の平均電源 | Pオフ | -30歳 | dBm | ||||
|
送信機と分散 罰 |
TDP | 2 | dB | ||||
| 電力消費量 | 1.8 | W | |||||
| 出力光学眼 | IEEE 802.3ae に準拠する | ||||||
| 受信機 | |||||||
| 敏感性*Nオート4 | PAPD | -24歳 | dBm | 注記6 | |||
| 受信機の過負荷 | 過負荷 | -7 | dBm | ||||
| ローズ・アースート | ロサ | -35歳 | dBm | ||||
| ローズ・デ・アセット | ロスト | -25歳 | dBm | ||||
| LOS ヒステレシス | 0.5 | 4 | dB | ||||
| 受信機反射 | -27歳 | dB | |||||
注4: BER の 1E-12@パターンより小さい値で測定された最小平均光学電力は PRBS2 です.31-1@ER=4dB
注5:PIN受信機
注6:APD受信機,PRBS 2^31-1,BER 10^−12
通信ネットワーク:このモジュールは,通信ネットワークで使用され,高容量および長距離データ送信が可能になります.サービスプロバイダがネットワークの範囲を拡大し,長距離で顧客に信頼性の高い接続を提供できるようにします.
データセンターの相互接続:遠く離れたデータセンターを相互接続するのに適しています.このモジュールは,データセンター間の高帯域幅および低遅延通信を可能にします.大量のデータの効率的な転送を支援する.
メトロポリタンエリアネットワーク (MAN):MANは,都市またはメトロポリタンエリア内の様々な場所を接続する.TPD-TG20-XXDIRモジュールは,高速および長距離接続を確立するために MAN で使用できます.異なるサイト間の効率的な通信を容易にする.
広域ネットワーク (WAN):WAN は,オフィス,支店,データセンターなどの地理的に分散した場所を接続します.このモジュールは,高速で信頼性の高い長距離データ転送を可能にします遠隔地間の効率的なコミュニケーションと協働を支援する
ファイバー・トゥ・x (FTTx): このモジュールは,FTTxネットワーク (Fiber to the Home (FTTH) またはFiber to the Business (FTTB)) に導入され,長距離で高速ブロードバンドサービスを提供する.サービスプロバイダが住宅や商業用顧客に 高帯域幅接続を提供できるようにします.
ワイヤレスバックハール: 遠隔地から長距離のコアネットワークへデータをバックハールするためにワイヤレスネットワークインフラストラクチャで使用できます.モジュールは高容量データ送信をサポートしますモバイルデータとコネクティビティの需要を支えるのに不可欠です
波長選択:DWDM技術は,C帯スペクトル (通常1525nmから1565nm) の内にある複数の波長を光通信に使用することを可能にします.C帯内の波長に特有の要求がある場合選択した波長について,製造者と話し合うことができます.彼らはあなたの望みの波長に合わせてカスタマイズオプションを提供することができます.
距離:標準の TPD-TG20-XXDIR モジュールは,距離が20kmの能力を持っています.オーダーメイドオプションの可用性を調べるために,メーカーとあなたの要求を議論することができます.
温度範囲: 標準温度範囲 -40°C から +85°C は,使用環境に合致しない場合特定の条件に適した温度範囲をカスタマイズする方法について問い合わせることができます..
コンネクタタイプ: モジュールは特定のコンネクタタイプ (LC,SCなど) を搭載することがあります.既存のインフラに合わせて異なるコンネクタタイプが必要な場合は,製造者とカスタマイズの可能性を議論することができます.
電力予算:ネットワークに特定の電力予算要件がある場合は,その要求を満たすためにモジュールをカスタマイズできるかどうかを決定するためにメーカーと協議することができます.
互換性: 既存の機器やネットワークの設定と互換性に関する懸念がある場合は,あなたの特定の環境と互換性のあるものになるように保証するために,メーカーと議論することができます.
SFP+トランシーバー・モジュールの技術サポートとサービス
SFP+トランシーバーモジュールの技術サポートとサービスを提供します.当社のサービスには,インストール,保守,トラブルシューティング,アップグレードが含まれます.
経験豊富なエンジニアと技術者がいて どんな技術的な問題でもお手伝いできますSFP+トランシーバーモジュールに関連する問題の幅広いアドバイスとソリューションを提供することができます.
また,ソフトウェアの更新やアップグレード,製品インストールと設定の技術支援も提供しています.SFP+トランシーバーモジュールから最大限に活用することができます..
SFP+ トランシーバー モジュールの技術サポートまたはサービスが必要な場合は,私達に連絡してください.
SFP+トランシーバーモジュールは,衝撃防水箱に安全に詰め込まれます.箱は,製品が輸送過程中に完ぺきなままであることを保証するために,操作不可能なラベルで封印されます..
SFP+トランシーバー・モジュールは,信頼性と安全性の高い配送サービスで出荷されます.配達サービスは,商品が安全かつ間に合って配達されることを保証するために,追跡情報と配達確認を提供します..
参照データシート ファイルコード:DS210007
