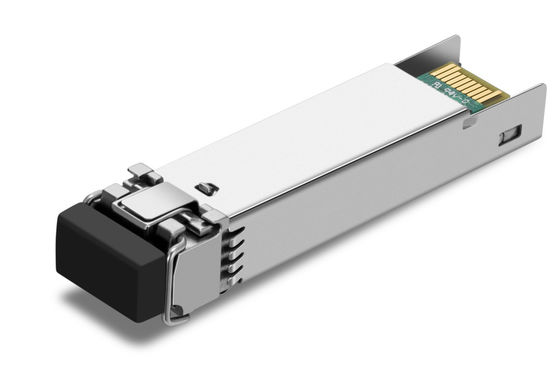

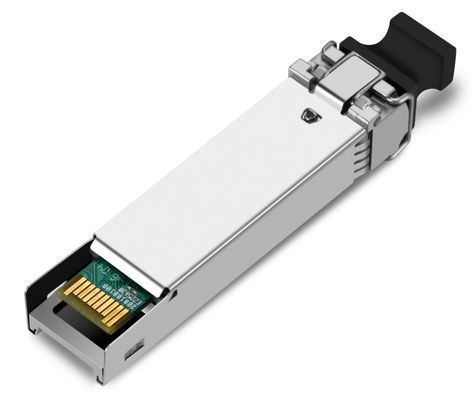

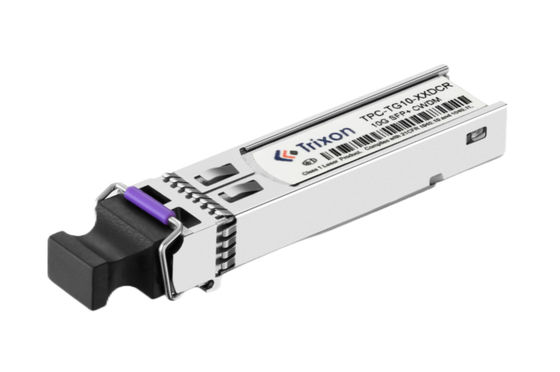

TPC-TG10-27~61DCR 10G SFP+ CWDMトランシーバーモジュール 1271nm-1611nm 10km, 0°C~+70°C
私たちの10G SFP+ CWDMトランシーバーモジュール10GイーサネットアプリケーションをサポートするSFP+トランシーバーモジュール.0°Cから+70°Cの幅広い温度範囲で動作するように設計され,DMLでは最大1W,EMLでは最大2Wの消費電力をサポートすることができます.デュプレックスLCコネクタインターフェイスを搭載し,CWDMDFBレーザーで1271~1451nm,CWDMEMLレーザーで1471~1571nmを使用している.私たちの10G SFP+ CWDMトランシーバーモジュールは高速データ送信をサポートし,さまざまな10Gイーサネットアプリケーションで使用するのに最適です.
| パラメーター | 仕様 |
|---|---|
| 距離 | 10km |
| 電力消費量 | DMLでは最大1W,EMLでは最大2W |
| 繊維の種類 | SMF |
| 適合している | SFF-8431 と SFF-8432 に適合する |
| データレート | 10.3Gb/s |
| パッケージ | ホットプラグ可能 SFP+ MSA パッケージ |
| 製品名 | 10G SFP+ CWDMトランシーバーモジュール |
| DDM/DOM | そうだ |
| 温度範囲 | 0°C~+70°C |
| オプティカルインターフェース | デュプレックス LC コネクタ インターフェイス |
(10.3Gbps,10km17.5dB Hほら電力予算)
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット | 注記 | ||||||||||||||||||||||||||||||||||||
| 送信機 | ||||||||||||||||||||||||||||||||||||||||||
| 中央波長 | λc | XX-6 だった5 | XX | XX+65 | nm | XX 注記5 | ||||||||||||||||||||||||||||||||||||
| スペクトル幅*Nオート3 | ∆λ | 1 | nm | |||||||||||||||||||||||||||||||||||||||
| 平均出力 | P外へ | 2 | 7 | dBm | ||||||||||||||||||||||||||||||||||||||
| 絶滅率 | 緊急事態 | 3.5 | dB | |||||||||||||||||||||||||||||||||||||||
| 横モード抑制比 | SMSR | 30 | dB | |||||||||||||||||||||||||||||||||||||||
| OFF 送信機の平均電源 | Pオフ | -30歳 | dBm | |||||||||||||||||||||||||||||||||||||||
|
送信機と分散 罰 |
TDP |
|
dB |
|
||||||||||||||||||||||||||||||||||||||
| 光学回帰損失容量 | オールティ | - | - | 12 | dB | |||||||||||||||||||||||||||||||||||||
| 出力光学眼 | IEEE 802.3ae に準拠する | |||||||||||||||||||||||||||||||||||||||||
| 受信機 | ||||||||||||||||||||||||||||||||||||||||||
| 中央波長 | λc | 1260 | 1620 | nm | ||||||||||||||||||||||||||||||||||||||
| 敏感性*Nオート4 | PIN | -15歳だ5 | dBm | |||||||||||||||||||||||||||||||||||||||
| 受信機の過負荷 | 過負荷 | 0.5 | dBm | 注記4 | ||||||||||||||||||||||||||||||||||||||
| 受信機反射 | -12 | dB | ||||||||||||||||||||||||||||||||||||||||
| ローズ・アースート | ロサ | -30歳 | dBm | |||||||||||||||||||||||||||||||||||||||
| ローズ・デ・アセット | ロスト | -17歳 | dBm | |||||||||||||||||||||||||||||||||||||||
| LOS ヒステレシス | 0.5 | 4 | dB | |||||||||||||||||||||||||||||||||||||||
(10.3Gbps,10km 14.5dB下部電力予算)
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット | 注記 | ||||||||||||||||||||||||||||||||||||
| 送信機 | ||||||||||||||||||||||||||||||||||||||||||
| 中央波長 | λc | XX-6 だった5 | XX | XX+65 | nm | XX 注記5 | ||||||||||||||||||||||||||||||||||||
| スペクトル幅*Nオート3 | ∆λ | 1 | nm | |||||||||||||||||||||||||||||||||||||||
| 平均出力 | P外へ | 0 | 5 | dBm | ||||||||||||||||||||||||||||||||||||||
| 絶滅率 | 緊急事態 | 3.5 | dB | |||||||||||||||||||||||||||||||||||||||
| 横モード抑制比 | SMSR | 30 | dB | |||||||||||||||||||||||||||||||||||||||
| OFF 送信機の平均電源 | Pオフ | -30歳 | dBm | |||||||||||||||||||||||||||||||||||||||
|
送信機と分散 罰 |
TDP |
|
dB |
|
||||||||||||||||||||||||||||||||||||||
| 光学回帰損失容量 | オールティ | - | - | 12 | dB | |||||||||||||||||||||||||||||||||||||
| 出力光学眼 | IEEE 802.3ae に準拠する | |||||||||||||||||||||||||||||||||||||||||
| 受信機 | ||||||||||||||||||||||||||||||||||||||||||
| 中央波長 | λc | 1260 | 1620 | nm | ||||||||||||||||||||||||||||||||||||||
| 敏感性*Nオート4 | PIN | -15歳 | dBm | |||||||||||||||||||||||||||||||||||||||
| 受信機の過負荷 | 過負荷 | 0.5 | dBm | 注記4 | ||||||||||||||||||||||||||||||||||||||
| 受信機反射 | -12 | dB | ||||||||||||||||||||||||||||||||||||||||
| ローズ・アースート | ロサ | -30歳 | dBm | |||||||||||||||||||||||||||||||||||||||
| ローズ・デ・アセット | ロスト | -17歳 | dBm | |||||||||||||||||||||||||||||||||||||||
| LOS ヒステレシス | 0.5 | 4 | dB | |||||||||||||||||||||||||||||||||||||||
データセンター:このモジュールは,データセンター環境内で高速なデータ送信のために設計されており,スイッチ,ルーター,サーバー間の効率的な接続が可能になります.帯域幅を消費するアプリケーションをサポートし,データセンターインフラストラクチャのパフォーマンスを向上させる.
メトロポリタンエリアネットワーク (MANs): メトロポリタンエリアの異なるサイト間の高帯域幅接続を提供することで,MANで使用するのに適しています.このモジュールは,都市ネットワーク環境で信頼性と高速な通信を保証します.
通信:このモジュールは,通信ネットワークに導入され,中途半端な距離での高速データ転送を容易にする.ネットワークノード間の効率的な通信を可能にし,現代の通信インフラストラクチャの増加する帯域幅要件を満たす.
企業ネットワーク: 企業ネットワークでは,ネットワークセグメントを相互接続したり,遠隔オフィス間の高速リンクを確立したり,異なる場所を接続したりします.このモジュールは,企業ネットワークインフラストラクチャ内の効率的で信頼性の高い通信を保証します.
ワイヤレスバックホール:このモジュールはワイヤレスバックホールアプリケーションに最適で,ワイヤレスベースステーション間の高速接続を確立します.中途半端な距離でのデータと音声トラフィックの送信をサポートしますワイヤレスネットワークのカバーを拡大し,最適化できるようにする.
製造者と連絡:トランシーバーモジュールの製造者またはサプライヤーと連絡し,そのカスタマイズ可能性について尋ねる.具体 的 な 要求 に 関する 詳細 な 情報 を 提供 し て ください.
製造者にあなたのニーズを明確に伝えてください.これは,望ましい仕様,パフォーマンスパラメータ,波長選択,温度範囲の調整必要な他の特定の機能です. 具体的であればあるほど,製造者はあなたのニーズをよりよく理解できます.
製造者との協議: 製造者と協議して,お客様のカスタマイズ要求の可行性を調べます.彼らは指導,技術的専門知識,能力と経験に基づいてまた,カスタマイズに関連した制限やトレードオフについても助言することができます.
コストとリードタイムを評価します.カスタマイズにより追加コストが発生し,リードタイムに影響を与える可能性があります.カスタマイズに関連した価格設定と生産タイムラインを理解するために,これらの要因を製造者と議論調整,コスト,そして時間との間のトレードオフを考慮してください.
レビュー と 決定: 調整 の 詳細 を 議論 し,合意 し た 後,提案 さ れ た 仕様,価格,その他の 関連 な 事柄 を レビュー し て ください.オーダーを最終化する前に両者がカスタマイゼーションの範囲を明確に理解していることを確認.
SFP+トランシーバーモジュールの技術サポートとサービス
SFP+ トランシーバー モジュールについてご質問に答えることができます. 最新の製品情報,トラブルシューティングのサポート,SFP+トランシーバーモジュールから最大限に活用する方法についてアドバイス.
私たちは様々な技術サポートサービスを提供します.
当社の専門家は,お客様の個人的ニーズに最適な解決策を見つけるために,ご協力いたします.ご質問や支援が必要な場合は,ご相談ください.
SFP+ トランシーバーモジュールは安全で無傷で到着することを保証するために安全にパッケージされています. モジュールは保護用泡殻に置かれています.バブルラップで包まれ 強い紙箱に入れます.
SFP+トランシーバーモジュールは,FedExまたはUSPS経由で,追跡情報を提供して発送します.また,注文を早く必要とするお客様には,急送も提供しています.
参照データシート ファイルコード:DS210002
