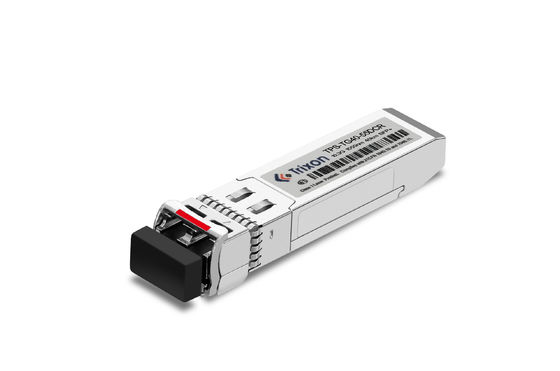

TPD-TG80-XXDCR 10.3G SFP+ DWDM EMLとPINトランシーバーモジュール 80km,EML,0C - 70C
についてSFP+トランシーバーモジュール高性能トランシーバーモジュールで,データセンター,通信ネットワーク,企業ネットワークアプリケーションで使用するために設計されています.SFF-8431とSFF-8432規格に準拠し,デュプレックスLCコネクタインターフェースを提供します.このモジュールは最大データ転送速度をサポートします.10Gbps100GHzのDWDM ITUグリッドのすべてのC帯波長で利用可能である.
SFP+トランシーバーモジュールは,小さなフォームファクタープラグ可能プラス (SFP+) デザインを特徴とし,より高いデータレート,より高い密度,および性能向上の需要を満たすために設計されています.10Gイーサネットなどのアプリケーションに適しています.また,低消費電力を提供し,SFPトランシーバーの以前のバージョンと後方互換性があります.
SFP+トランシーバーモジュールは,高出力,低遅延,堅牢な性能を必要とするデータセンターおよび企業ネットワークアプリケーションに理想的なソリューションです.ネットワークインフラストラクチャをアップグレードし,電力消費量を削減したいネットワーク管理者にとって理想的な選択です.
| パラメータ | 仕様 |
|---|---|
| 製品名 | SFP+ DWDMトランシーバーモジュール |
| コネクタタイプ | デュプレックス LC コネクタ インターフェイス |
| データレート | 10Gbps |
| 適合している | SFF-8431 と SFF-8432 に適合する |
| 距離 | 80km |
| DDM/DOM | そうだ |
| 繊維の種類 | シングルモード |
| 温度範囲 | 0°C~+70°C |
| レーザー | 冷却された1550nm DWDM EMLレーザー |
| 波長 | 100GHz DWDM ITUグリッド上のすべてのC帯波長で利用可能 |
| (XX)価値 | チャンネル |
頻度 (THz) |
波長 (nm) |
(XX)価値 | チャンネル |
頻度 (THz) |
波長 (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
通信ネットワーク:このモジュールは,通信ネットワークで使用され,高容量および長距離データ送信が可能になります.サービスプロバイダがネットワークの範囲を拡大し,長距離で顧客に信頼性の高い接続を提供できるようにします.
データセンターの相互接続:遠く離れたデータセンターを相互接続するのに適しています.このモジュールは,データセンター間の高帯域幅および低遅延通信を可能にします.大量のデータの効率的な転送を支援する.
メトロポリタンエリアネットワーク (MAN):MANは,都市またはメトロポリタンエリア内の様々な場所を接続する.TPD-TG80-XXDCRモジュールは,高速および長距離接続を確立するためにMANで使用できます.異なるサイト間の効率的な通信を容易にする.
広域ネットワーク (WAN):WAN は,オフィス,支店,データセンターなどの地理的に分散した場所を接続します.このモジュールは,高速で信頼性の高い長距離データ転送を可能にします遠隔地間の効率的なコミュニケーションと協働を支援する
ファイバー・トゥ・x (FTTx): このモジュールは,FTTxネットワーク (Fiber to the Home (FTTH) またはFiber to the Business (FTTB)) に導入され,長距離で高速ブロードバンドサービスを提供する.サービスプロバイダが住宅や商業用顧客に 高帯域幅接続を提供できるようにします.
ワイヤレスバックハール: 遠隔地から長距離のコアネットワークへデータをバックハールするためにワイヤレスネットワークインフラストラクチャで使用できます.モジュールは高容量データ送信をサポートしますモバイルデータとコネクティビティの需要を支えるために不可欠です
波長選択:DWDM技術は,C帯スペクトル (通常1525nmから1565nm) の内にある複数の波長を光通信に使用することを可能にします.C帯内の波長に特有の要求がある場合選択した波長について,製造者と話し合うことができます.彼らはあなたの望みの波長に合わせてカスタマイズオプションを提供することができます.
距離:標準の TPD-TG80-XXDCR モジュールは,距離能力が80kmです.オーダーメイドオプションの可用性を調べるために,メーカーとあなたの要求を議論することができます.
温度範囲: 標準温度範囲 0°C から +70°C は,使用環境を満たしていない場合,特定の条件に適した温度範囲をカスタマイズする方法について問い合わせることができます..
コンネクタタイプ: モジュールは特定のコンネクタタイプ (LC,SCなど) を搭載することがあります.既存のインフラに合わせて異なるコンネクタタイプが必要な場合は,製造者とカスタマイズの可能性を議論することができます.
電力予算:ネットワークに特定の電力予算要件がある場合は,その要求を満たすためにモジュールをカスタマイズできるかどうかを決定するためにメーカーと協議することができます.
互換性: 既存の機器やネットワークの設定と互換性に関する懸念がある場合は,あなたの特定の環境と互換性のあるものになるように保証するために,メーカーと議論することができます.
SFP+トランシーバーモジュールの技術サポートとサービスをご提供します.当社の技術サポートチームは,当社の製品やサービスに関するご質問に答えることができます.
SFP+ トランシーバー モジュールから最大限に活用するために,さまざまなサービスを提供しています.当社のサービスには,インストール,トラブルシューティング,設定支援が含まれます.
オンラインサポートやライブチャットから電話やメールのサポートまで専門的な技術サポートスタッフは,あなたの質問に答え,援助を提供するために手元にあります.
SFP+ トランシーバー モジュールのサポートが必要な場合は, 詳細についてはご連絡ください.
参照データシート ファイルコード:DS210003
