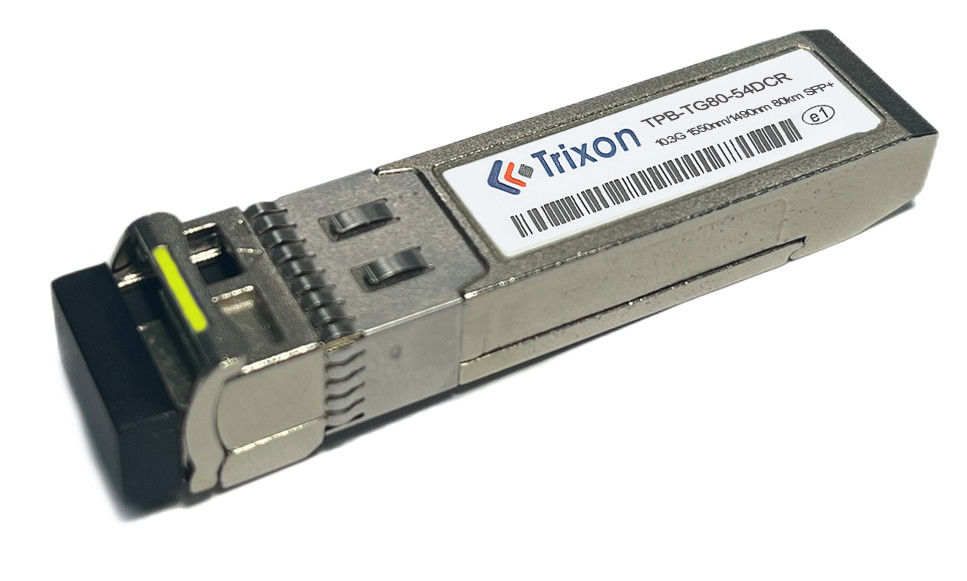

Trixon 10GE BIDI SFP+ 80kmは,光ファイバーで2方向データ通信に1秒あたり10ギガビットに対応する小型フォーマットファクタープラグ可能なトランシーバーである.最大送電距離は80kmSFP+マルチソース協定 (MSA) 規格 (SFF-8431) に準拠しています.
このSFP+トランシーバーには,組み込みのシリアライザー/デシリアライザー (SerDes) インターフェースと,コンパクトでホットスワップ可能なモジュールで光ファイバー送信/受信機能が含まれています.SFP+ MSA仕様で定義された標準2ワイヤのシリアルインターフェースを通じてアクセス可能なデジタル診断モニタリングとシリアルID機能をサポートする..
Trixon 10GE BIDI SFP+ 80kmは,RoHS準拠で,鉛を含まないように製造されており,指令2002/95/ECと2005/747/ECの制限材料要件を満たしています.その小さなプラグイン可能な形状高速の容量と80kmの拡張範囲は,10GbEの光学接続アプリケーションに理想的なソリューションです.
| 仕様 | 詳細 |
|---|---|
| 運用データレート | 10.3Gbps |
| 距離 | 最大80kmまで |
| 電源 | シングル 3.3V |
| ロジックインターフェース | TTL |
| コネクタインターフェイス | 双方向の単一のLC |
| ホットプラグ可能 | そうだ |
| 準拠基準 |
MSA SFP 仕様 テルコルディア GR-253-CORE IEEE802.3ae |
| 診断の監視 | SFF-8472に対応するデジタル診断モニターインターフェース |
| 操作ケースの温度 | 0°Cから+70°C (標準) |
技術パラメータ:
| パラメータ | シンボル | ミニ | タイプする | マックス | ユニット |
| 送信機 | |||||
| 中央波長 | λc | 1540 | 1550 | 1560 | nm |
| 1480 | 1490 | 1500 | nm | ||
|
サイドモード 抑制比 |
SMSR | 30 | - | - | dB |
| スペクトル幅 (−20dB) | Δλ | - | - | 1 | nm |
| 平均出力*注記3 | パウト | -1 | - | 4 | dBm |
| 絶滅率 | 緊急事態 | 6.5 | - | - | dB |
| OFF 送信機の平均電源 | 脱出 | - | - | -30歳 | dBm |
| 比較的強度の騒音 | RIN | - | - | -128 | dB/Hz |
| 出力光学眼 | IEEE802.3ae-2005 に適合する | ||||
| 受信機 | |||||
| 中央波長 | λc | 1480 | 1490 | 1500 | nm |
| 1540 | 1550 | 1560 | nm | ||
| 受容器の感受性*注記4 | SEN | - | - | -23歳 | dBm |
| 受信機の過負荷 | Pmax | -7 | - | - | dBm |
| ローズ・デ・アセット | ロスト | - | - | -24歳 | dBm |
| ローズ・アースート | ロサ | -38歳 | - | - | dBm |
| LOS ヒステレシス | ロッシュ | 0.5 | - | dB | |
